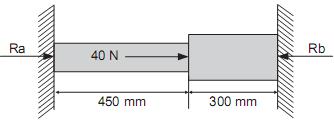

Uma viga de aço é composta de duas seções circulares, com áreas transversais de 250 mm² e 500 mm², com 450 mm e 300 mm de comprimento, respectivamente. Essa barra é engastada em suas extremidades, e uma força de 40N é aplicada no ressalto entre as seções dessa viga.
Após a análise desses dados, conclui-se que os valores absolutos das reações nas extremidades (Ra e Rb) são, respectivamente, em N:
Após a análise desses dados, conclui-se que os valores absolutos das reações nas extremidades (Ra e Rb) são, respectivamente, em N:- A10 e 30
- B15 e 25
- C20 e 20
- D25 e 15
- E30 e 10
