Questão de Engenharia Ambiental e Sanitária — Recursos Hídricos — CESGRANRIO 2012
Engenharia Ambiental e SanitáriaRecursos Hídricos
- Código
- cg053111
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2012
- Nível
- Superior
- Cargo
- Profissional de Meio Ambiente Júnior

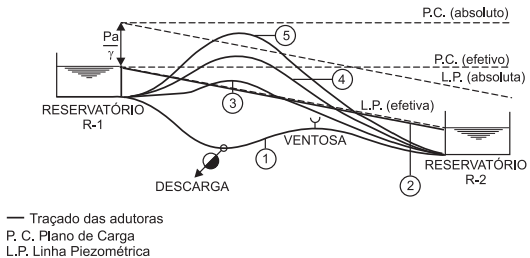

A figura abaixo mostra dois reservatórios R-1 e R-2. As linhas tracejadas são as linhas piezométricas efetiva e absoluta, e os planos de carga, absoluto e efetivo. Considere que as velocidades de escoamento são tão baixas que os valores de carga cinética são desprezíveis em relação às outras formas de energia e que, assim, a linha piezométrica e a de carga coincidem. As linhas contínuas são hipóteses de lançamento de uma adutora que irá ligar os reservatórios.
TSUTIYA, Milton Tomoyuki. Abastecimento de água. São Paulo: DEHSEP USP, 2005. Adaptado.A hipótese de lançamento da adutora, na qual a perda de carga total é igual ao desnível geométrico, e que o escoamento ocorre todo o tempo por gravidade em conduto livre, é a de número
TSUTIYA, Milton Tomoyuki. Abastecimento de água. São Paulo: DEHSEP USP, 2005. Adaptado.A hipótese de lançamento da adutora, na qual a perda de carga total é igual ao desnível geométrico, e que o escoamento ocorre todo o tempo por gravidade em conduto livre, é a de número- A1
- B2
- C3
- D4
- E5
