Questão de Engenharia Química e Química Industrial — Fenômenos de Transporte: Mecânica dos Fluidos, Transferência de Calor e Transferência de Massa — CESGRANRIO 2012

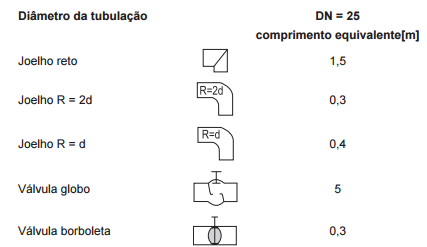

Um fluido escoa em uma tubulação linear de diâmetro nominal igual a 25 mm, que tem duas válvulas do tipo globo, de modo a controlar o fluxo. Devido a modificações na planta, as válvulas globo foram substituídas por três válvulas borboleta e foi necessária a instalação de dois joelhos retos. A seguir, é dada a tabela de comprimentos equivalentes de um fabricante para alguns componentes de tubulações. Sabendo-se que as propriedades do fluido, o diâmetro e o comprimento da tubulação, bem como as condições operacionais não foram alterados, a perda de carga após as modificações

1. Aaumentou, devido, exclusivamente, à instalação de dois joelhos.
2. Baumentou, devido à instalação de dois joelhos, à substituição das válvulas e à instalação de uma válvula adicional.
3. Cdiminuiu, devido, exclusivamente, à instalação de dois joelhos.
4. Ddiminuiu, devido à instalação de dois joelhos, à substituição das válvulas e à instalação de uma válvula adicional.
5. Enão foi alterada, já que se trata do mesmo fluido nas mesmas condições operacionais.
