Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2012

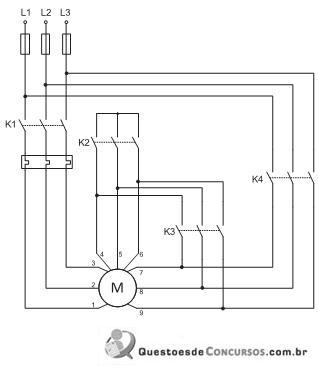

A figura acima mostra o esquema de acionamento de um motor de indução trifásico de 12 terminais. Os terminais 10, 11 e 12 estão ligados em estrela internamente e, por isso, não aparecem na figura. A sequência de acionamento é a seguinte: inicialmente, são acionados os contatores K1 e K3, em seguida, passado um determinado tempo, sai o contator K3 e entram os contatores K2 e K4.De acordo com as informações apresentadas, o esquema de acionamento descrito desse motor é o de uma chave

1. Ainversora
2. Bcompensadora
3. Csérie-paralelo
4. Destrela-triângulo
5. Eestrela-triângulo com reversão
