Questão de Engenharia Mecânica — Sistemas Mecânicos — CESGRANRIO 2012

Engenharia MecânicaSistemas Mecânicos
Código
cg053292
Banca
CESGRANRIO
Órgão
Transpetro
Ano
2012
Nível
Médio
Cargo
Técnico de Manutenção Júnior - Mecânica

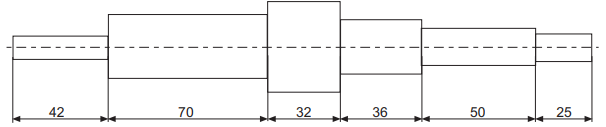

Imagem associada para resolução da questãoA disposição das cotas usadas no desenho do eixo é um exemplo de cotagem
  1. Aaditiva
  2. Bcombinada
  3. Cem cadeia
  4. Dpor coordenadas
  5. Epor elemento de referência
Revelar gabarito e comentário

GabaritoC — em cadeia
