Questão de Engenharia Civil — Locação de Obras — CESGRANRIO 2022

Engenharia CivilLocação de Obras
Código
cg056322
Banca
CESGRANRIO
Órgão
ELETRONUCLEAR
Ano
2022
Cargo
PNMO ( )

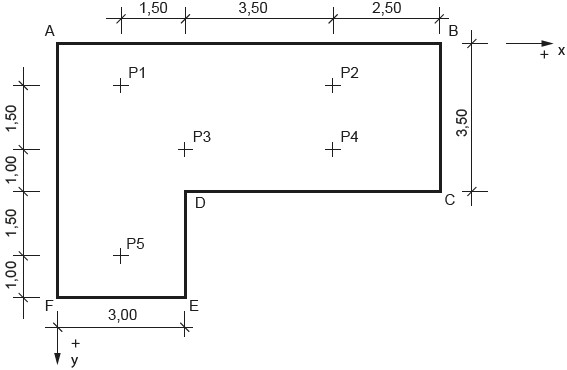

Observe o croqui a seguir, que representa o gabarito ABCDEFA de uma obra. Para marcar no gabarito os centros geométricos das fundações, foram criados os eixos x e y, a partir do ponto A.



Imagem associada para resolução da questão



Considere os seguintes dados:

  • Todos os vértices do gabarito têm ângulo reto;
  • As distâncias estão em metros;
  • Os pontos P1, P2, P3, P4 e P5 são centros geométricos das fundações a serem marcadas;
  • Os eixos x e y estão marcados sobre o gabarito, nos lados AB e AF, respectivamente, formando pares coordenados (x,y) nos centros das fundações, sendo a origem no ponto A, a partir do qual são formados os pontos representados como P(x,y).


Nessas condições, as marcações x e y das fundações P1, P2, P3, P4 e P5 serão:


 P1P2P3P4P5

  1. Ax 1,0 6,5 2,5 6,5 1,5 y 1,0 3,0 2,5 2,5 3,0
  2. Bx 1,0 6,5 1,0 4,5 2,5 y 1,5 1,0 2,5 2,5 5,0
  3. Cx 1,5 6,5 2,5 6,5 1,5 y 1,0 1,0 2,5 6,0 5,0
  4. Dx 1,5 6,5 3,0 6,5 1,5 y 1,0 1,0 2,5 2,5 5,0
  5. Ex 2,0 3,0 3,0 3,5 2,0 y 1,0 1,5 1,5 2,5 1,0
Revelar gabarito e comentário

GabaritoD — x 1,5 6,5 3,0 6,5 1,5 y 1,0 1,0 2,5 2,5 5,0
