Questão de Engenharia Elétrica — Teoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc) — CESGRANRIO 2026

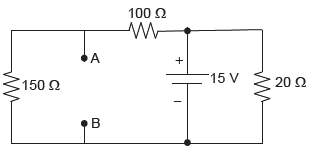

A Figura a seguir mostra um circuito elétrico puramente resistivo com todos os seus componentes considerados ideais. Esse circuito é alimentado por uma fonte de Tensão Contínua (CC) de 15 volts.   Quais são os valores das grandezas Vth e Rth do circuito Equivalente Thevenin, medidos entre os pontos A e B?

1. AV_{th} = 10 V e R_{th} = 45,8 \Omega
2. BV_{th} = 10 V e R_{th} = 65,0 \Omega
3. CV_{th} = 10 V e R_{th} = 66,6 \Omega
4. DV_{th} = 10 V e R_{th} = 50,0 \Omega
5. EV_{th} = 10 V e R_{th} = 60,0 \Omega
