Questão de Engenharia Mecânica — Resistência dos Materiais — CESGRANRIO 2026

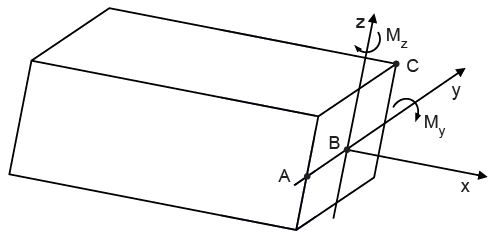

A seção transversal retangular de uma viga sob flexão está sujeita à ação de dois momentos fletores, My e Mz, sendo y e z os eixos principais de inércia da seção, conforme mostrado na Figura.   As tensões normais, \sigma_x, atuantes nos pontos A, B e C da seção transversal são, respectivamente,

1. Anula, de tração e de compressão
2. Bnula, nula e de tração
3. Cde tração, nula e de compressão
4. Dde compressão, nula e de tração
5. Ede compressão, nula e de compressão
