Questão de Engenharia Civil — Características e Propriedades dos Solos — CESGRANRIO 2023

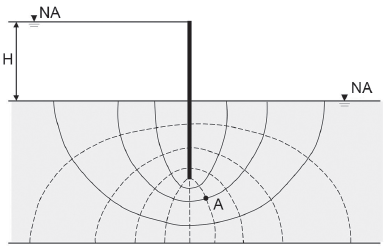

Para a execução de determinada obra, foi feita a implantação de uma ensecadeira, cujo perfil simplificado de uma das laterais é mostrado na Figura abaixo, com a rede de fluxo traçada. A cota do nível da água no lado interno é mantida constante por bombeamento, sendo que, na Figura, “NA” representa o nível da água. Considerando-se que o desnível da água entre os lados interno e externo é de H = 4,0 metros e que a cota do ponto A fica 5,0 metros abaixo da cota do nível da água interno, qual é, em kPa, a pressão piezométrica atuante no ponto A ?

1. A16
2. B32
3. C50
4. D66
5. E90
