Questão de Engenharia Civil — Obras de Contenção, Escavação e Estabilização (Muro de Arrimo, Cortinas) — CESGRANRIO 2023

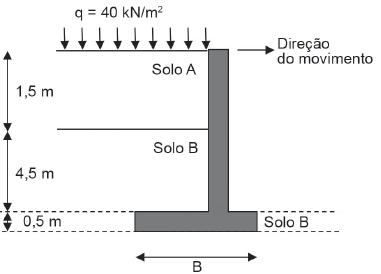

Desenho esquemático sem escala   Para a verificação da estabilidade do muro de arrimo, considerando- se a direção do movimento indicado na Figura acima, são analisados o deslizamento, o tombamento do muro, a tensão na base e a estabilidade global. Considerando-se o muro indicado na Figura, o Fator de Segurança, quanto ao

1. Atombamento, diminui devido à força de atrito ao longo contato do solo A, com o paramento vertical do muro de concreto.
2. Btombamento, aumenta devido à sobrecarga q, aumentando o empuxo passivo.
3. Ctombamento, é calculado considerando-se o momento desestabilizante, devido ao empuxo ativo.
4. Ddeslizamento, diminuirá, caso o valor da carga seja maior que 40 kN/m2.
5. Edeslizamento, diminui com o aumento da base B, porque a resultante das tensões ficará fora do terço central.
