Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — CESGRANRIO 2023

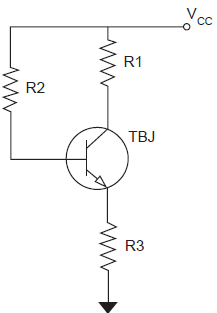

Os circuitos de polarização de Transistores Bipolares de Junção têm por objetivo ajustar um ponto de operação desse dispositivo. Os resistores associados à Figura a seguir têm os seguintes valores: R1=800\Omega, R2=k\Omega e R3=200\Omega. O valor do ganho de corrente do TBJ é \beta_{cc}=100, e o valor da tensão de alimentação é Vcc = 20,7 V. Considerando-se que todos os componentes sejam ideais, e que o valor das correntes de emissor e coletor sejam aproximadamente iguais, a classificação desse circuito de polarização e o seu ponto de operação, são, respectivamente:

1. Apolarização com realimentação do coletor; (Ic=8 mA, VCE=12,7 V)
2. Bpolarização com realimentação do emissor; (Ic=8 mA, VCE=12,7 V)
3. Cpolarização com realimentação do coletor; (Ic=15 mA, VCE=5,7 V)
4. Dpolarização por divisor de tensão; (Ic=10,4 mA, VCE=10,3 V)
5. Epolarização com realimentação do emissor; (Ic=15 mA, VCE=5,7 V
