Questão de Engenharia Mecânica — Microestruturas e Transformações de Fases — CESGRANRIO 2023

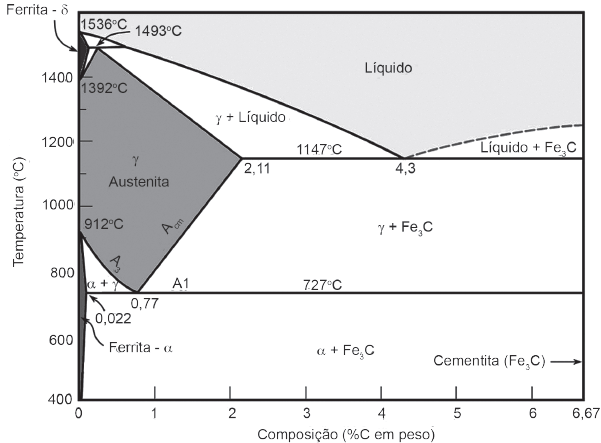

Considere a Figura abaixo, que representa o diagrama de equilíbrio da liga Fe-C. O conhecimento do diagrama de fases em equilíbrio tem importância para compreender o comportamento dos materiais metálicos e suas ligas nas transformações térmicas como, por exemplo, os tratamentos térmicos. No diagrama da liga Fe-C, o resfriamento lento (isto é, em equilíbrio de fases) de um aço hipoeutetoide a partir da região austenítica até temperaturas abaixo de 727oC resulta em uma microestrutura caracterizada por grãos de ferrita proeutetoide e perlita. Nessas condições, a morfologia dos grãos de perlita se apresenta em forma de

1. Aplacas lamelares alternadas de ferrita e cementita
2. Bnódulos de cementita sobre matriz de ferrita
3. Cgrãos de ferrita com cementita precipitada nos contornos de grãos
4. Dplacas lamelares alternadas de austenita e cementita
5. Enódulos de cementita sobre matriz de austenita
