Questão de Engenharia Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2023

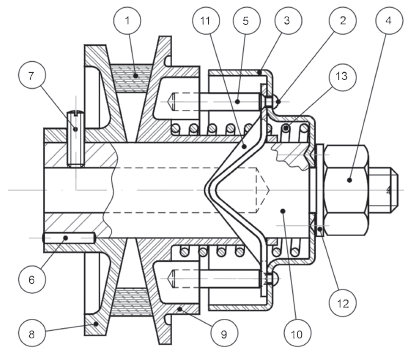

A Figura abaixo representa o desenho de conjunto de um sistema mecânico de polia móvel. Os números que indicam as duas faces da polia e a correia, respectivamente, são

1. A10, 6 e 4
2. B12, 11 e 7
3. C8, 9 e 1
4. D3, 13 e 5
5. E11, 10 e 12
