Questão de Engenharia Mecânica — Termodinâmica — CESGRANRIO 2023

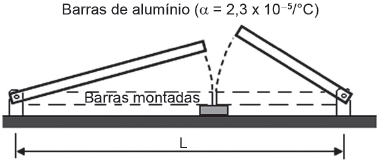

Durante a montagem de uma máquina, duas barras de alumínio devem ficar alinhadas na horizontal, conforme representado na Figura. Sabe-se que, nas condições de montagem, a distância entre os mancais em relação aos quais as barras podem rotular é L = 1.002,3 mm, e que as barras possuem comprimentos de 600 mm e 400 mm. Estando as barras, inicialmente, na posição horizontal, qual é a maior variação de temperatura admitida, expressa em °C, de modo que as barras não fiquem submetidas à compressão devida a uma eventual dilatação térmica?

1. A1
2. B1,2
3. C100
4. D123
5. E200
