Questão de Engenharia Mecânica — Mecânica dos Fluidos — CESGRANRIO 2023

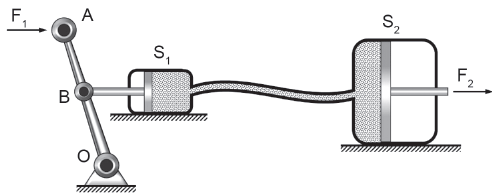

O sistema representado na Figura abaixo compreende uma alavanca AO e dois cilindros hidráulicos. A alavanca é vinculada à haste do pistão do cilindro menor no ponto B, situado na metade do comprimento AO. O pistão do cilindro menor tem área igual a S1, e a área S2, do pistão do cilindro maior, é igual ao triplo da área S1. Os cilindros contêm óleo e são ligados por um mangote inextensível, que permite a passagem do fluido de um cilindro a outro. Ao aplicar a força F1, igual a 36 N, no ponto A da alavanca, produz-se a força F2 que, em N, é igual a

1. A216
2. B54
3. C12
4. D6
