Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — CESGRANRIO 2023

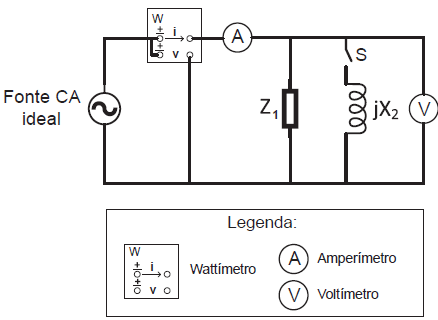

O circuito da Figura possui componentes ideais, sendo composto por uma fonte de tensão senoidal, uma impedância Z1, uma chave S e uma reatância indutiva de valor jX2, além dos instrumentos de medição wattímetro, amperímetro e voltímetro. Considere a operação sempre em regime permanente. Quando a chave S está aberta, o wattímetro mede 800 W; o amperímetro, 5 A; e o voltímetro 200 V. Quando a chave S está fechada, a medida do wattímetro é igual ao produto da medida do amperímetro pela medida do voltímetro. Qual é o valor de Z1, em ohms, quando se representa essa impedância como uma resistência em série com uma reatância?

1. A50 - j66
2. B40 - j53
3. C32 - j24
4. D160 + j4
5. E125 + j94
