Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — CESGRANRIO 2023

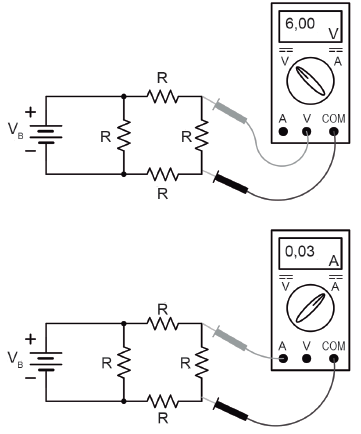

O circuito resistivo esquematizado nas Figuras a seguir é constituído por uma bateria com tensão VB e quatro resistores idênticos, com a mesma resistência R. Usando- se um multímetro ideal, são realizadas as duas medições mostradas a seguir: A partir dessas duas medições, conclui-se que a tensão VB na bateria, expressa em volts, e a resistência R, expressa em ohms (Ω), são, respectivamente, iguais a

1. A12 e 200
2. B12 e 300
3. C15 e 200
4. D18 e 300
5. E18 e 200
