Questão de Engenharia Elétrica — Instrumentação Industrial — CESGRANRIO 2023
Engenharia ElétricaInstrumentação Industrial
- Código
- cg057151
- Banca
- CESGRANRIO
- Órgão
- TRANSPETRO
- Ano
- 2023
- Cargo
- PTNM ( )

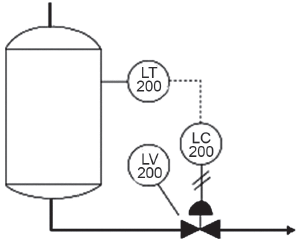

Para que um técnico de instrumentação consiga realizar a manutenção em sistemas de instrumentação, ele deve ler e interpretar corretamente uma série de documentos de engenharia de instrumentação como, por exemplo, o fluxograma de engenharia do processo, as plantas de instrumentação e os diagramas de malha. Na Figura, ilustra-se um fluxograma de engenharia de parte de um processo. Fluxograma de engenharia de parte de um processo Analisando-se o fluxograma acima e considerando-se a norma ISA 5.1 – Símbolos de Instrumentação e Identificação –, verifica-se que a malha de controle é de
- Atemperatura de um tanque, com todos os instrumentos instalados no campo.
- Bvazão de saída do tanque, com todos os instrumentos instalados no painel.
- Cdensidade no tanque, com todos os instrumentos ins- talados na sala de controle.
- Dpressão de saída do tanque, com todos os instrumentos instalados no painel.
- Econtrole de nível do tanque, com todos os instrumentos instalados no campo.
