Questão de Engenharia Elétrica — Instrumentação Industrial — CESGRANRIO 2023

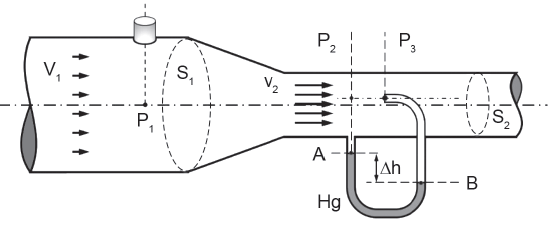

No esquema mostrado na Figura abaixo, um tubo de Pitot é montado na seção menor de um duto convergente, sendo que as áreas S1 e S2 medem, respectivamente, 6 cm2 e 2,7 cm2. O fluido manométrico é o mercúrio, de densidade igual a 13.600 kg/m3, enquanto o fluido que escoa pelo duto tem densidade igual a 800 kg/m3. Nesse cenário, considere uma medição na qual a diferença de altura \triangle h registrada no tubo de Pitot é igual a 20 cm. Nesse caso, a velocidade do escoamento v1, em m/s, será igual a   Dado g = 10 m/s2

1. A2,5
2. B3,6
3. C7,2
4. D8,0
5. E9,6
