Questão de Engenharia Elétrica — Medidas Elétricas (Instrumentos de Medida; Técnicas de Medição) — CESGRANRIO 2023

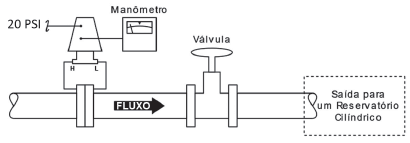

Um técnico de instrumentação deseja estimar o fluxo de um fluido incompressível e sem viscosidade em uma tubulação, utilizando um transmissor pneumático alimentado a 20 PSI e que opera num alcance (span) de 3 a 15 PSI. Para isso, o técnico monta um experimento conforme a Figura abaixo e, ao abrir a válvula, observa o seguinte:   • em meio minuto, o nível do reservatório, cujo diâmetro é 10 cm, sobe 187,5 cm • a pressão indicada no manômetro é de 9 PSI Dado π ≅ 3,2   Assumindo-se que a sensibilidade do transmissor é invariável, a faixa de medida de fluxo que o técnico conseguirá estimar, em litro(s) por segundo, será de

1. A0 a 2
2. B0 a 1
3. C0,167 a 0,833
4. D0 a 0,9
5. E0,167 a 0,9
