Questão de Engenharia Elétrica — Tópicos Mesclados de Eletrônica — CESGRANRIO 2023

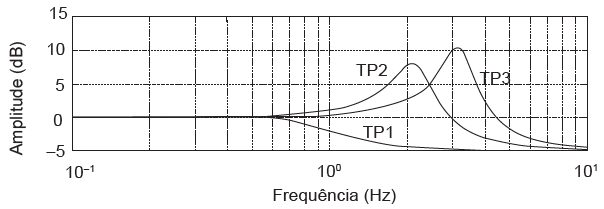

Considere as respostas em frequência em amplitude de um sistema de medida de pressão, obtidas experimentalmente, empregando 3 transdutores piezoelétricos distintos (TP1, TP2 e TP3) e indicando relação entre a tensão elétrica de saída do sistema e o sinal de pressão de entrada. Considere que esse sistema será utilizado para medir sinais de pressão de pequena amplitude, com frequência em torno de 2 Hz. Nesse caso, qual transdutor deverá ser utilizado?

1. ATP2, pois será o que mais amplificará o sinal de entrada.
2. BTP3, pois praticamente não alterará o sinal de entrada.
3. CTP1, pois amplificará o sinal de entrada, apesar de inverter o sinal.
4. DTP3 ou TP2 indiferentemente, pois ambos amplificam o sinal de entrada.
5. ETP1, pois atenua o sinal de entrada.
