Questão de Engenharia Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2023

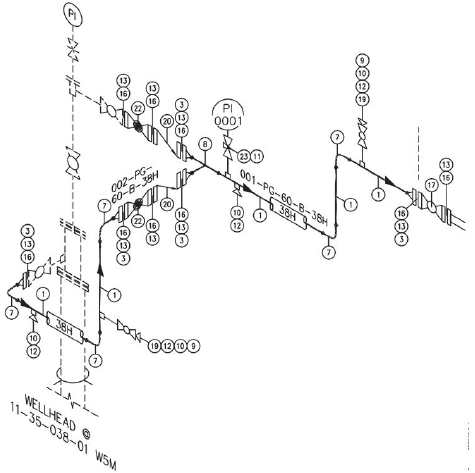

Na área de projeto, instalação e manutenção de tubulações comerciais e industriais, empregam-se desenhos denominados isométricos, conforme exemplificado na Figura abaixo, que são especialidade dos desenhistas de tubulações. Esse método é uma aplicação prática da perspectiva isométrica, cuja característica é utilizar um sistema de referência de coordenadas tridimensionais em que os eixos

1. AX, Y e Z formam ângulos de 120º entre si.
2. BX, Y e Z formam ângulos de 150º entre si.
3. CX e Y são ortogonais, e o eixo Z está posicionado a 30o em relação ao eixo X.
4. DX e Y são ortogonais, e o eixo Z está posicionado a 45o em relação ao eixo X.
5. EX e Y são ortogonais, e o eixo Z está posicionado a 60o em relação ao eixo X.
