Questão de Engenharia Mecânica — Dinâmica — CESGRANRIO 2023

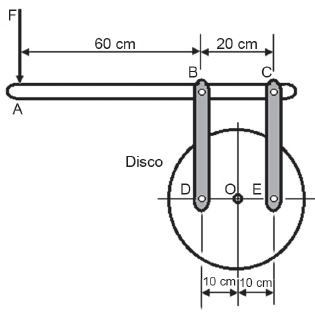

O dispositivo de montagem de um disco é constituído de três barras rotuladas (ABC, BD e CE), conforme ilustrado na Figura. Considere que o dispositivo descrito acima produzirá um torque de 140 N.m para a montagem do disco no mancal O.   Qual a força F, expressa em N, que deve ser aplicada na extremidade A para produzir esse torque?

1. A50
2. B100
3. C200
4. D500
5. E1.000
