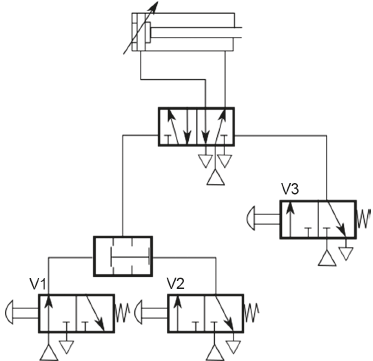

Durante um projeto de modernização de uma seção de uma planta de processo petroquímico, um técnico projetista de tubulação se deparou com um diagrama, conforme ilustrado na Figura. Diagrama do circuito O diagrama apresentado na Figura representa um circuito
- Apneumático de acionamento de um cilindro de dupla ação, sendo que a extensão do cilindro somente é realizada quando uma das duas válvulas (V1 ou V2) é acionada, e o retorno acontece quando a válvula V3 é acionada.
- Bpneumático de acionamento de um cilindro de dupla ação, sendo que a extensão do cilindro somente é realizada quando as válvulas V1 e V2 são acionadas, e o retorno acontece quando a válvula V3 é acionada.
- Cpneumático de acionamento de um cilindro de simples ação, sendo que a extensão do cilindro somente é realizada quando as duas válvulas V1 e V2 são acionadas, e o retorno acontece quando a válvula V3 é acionada.
- Dhidráulico de acionamento de um cilindro de simples ação, sendo que a extensão do cilindro somente é realizada quando as válvulas V1 e V2 são acionadas, e o retorno acontece quando a válvula V3 é acionada.
- Ehidráulico de acionamento de um cilindro de dupla ação, sendo que a extensão do cilindro somente é realizada quando as válvulas V1 e V2 são acionadas, e o retorno acontece quando a válvula V3 é acionada.
