Questão de Engenharia Mecânica — Resistência dos Materiais — CESGRANRIO 2023

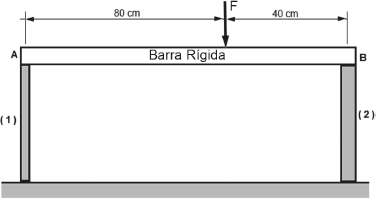

A estrutura mostrada na Figura é constituída por duas colunas, 1 e 2, sobre as quais é apoiada uma barra rígida AB. Considere uma carga concentrada, F, aplicada na posição indicada. Considere ainda que a área da seção transversal da coluna 2 é igual ao dobro da área da coluna 1 e que as tensões normais compressivas nominais atuantes nas duas colunas são σ1 e σ2.   A relação σ1/σ2 vale

1. A1,0
2. B1,5
3. C2,0
4. D2,5
5. E4,0
