Questão de Engenharia Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2023

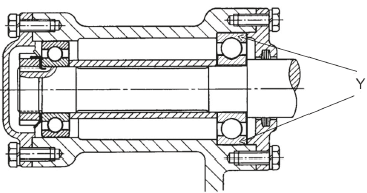

Para a representação de partes internas de peças tridimensionais, emprega-se a técnica de cortes transversais, como exemplificado no desenho técnico da Figura abaixo, que representa um arranjo de montagem de um conjunto mecânico. Um elemento desse conjunto é apresentado em corte transversal e identificado pela letra Y.   Trata-se do seguinte elemento:

1. Apolia plana
2. Broda dentada
3. Cporca sextavada
4. Darruela de pressão
5. Emancal de rolamento de esferas
