Questão de Engenharia Mecânica — Ensaios Mecânicos — CESGRANRIO 2023

Engenharia MecânicaEnsaios Mecânicos
Código
cg057197
Banca
CESGRANRIO
Órgão
TRANSPETRO
Ano
2023
Cargo
PTNM ( )

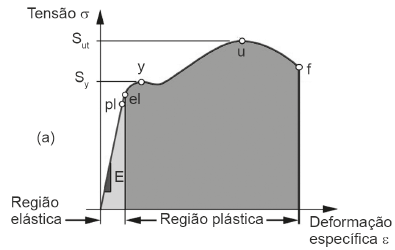

Na Figura abaixo, é representado, qualitativamente, o dia- grama tensão x deformação de um aço comum ao carbono, resultante do ensaio de tração, segundo a Norma NBR ISO 6892 (Materiais Metálicos – Ensaio de Tração à Temperatura Ambiente), com as indicações dos pontos principais para a avaliação das propriedades mecânicas. Caso a propriedade que estiver em avaliação seja a resiliência desse aço, é necessário determinar a(o)Imagem associada para resolução da questão
  1. Atensão de ruptura (Sut), no eixo vertical.
  2. Btensão de escoamento (Sy), no eixo vertical.
  3. Cenergia absorvida sem ruptura, representada pela área sombreada sob a curva do eixo vertical, até o ponto f.
  4. Denergia absorvida sem deformação permanente, representada pela área sombreada triangular sob a curva, do eixo vertical até o limite elástico (el).
  5. Emódulo de elasticidade (E), como inclinação da parte linear elástica do diagrama.
Revelar gabarito e comentário

GabaritoD — energia absorvida sem deformação permanente, representada pela área sombreada triangular sob a curva, do eixo vertical até o limite elástico (el).
