Questão de Engenharia Mecânica — Elementos de Máquinas — CESGRANRIO 2023

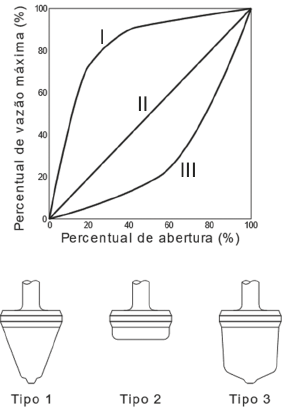

As válvulas de controle são constituídas por diferentes elementos, como, por exemplo, o castelo, a sede, o obturador e a haste. Considere as três curvas características de abertura de válvulas indicadas por I, II e III e os tipos de obturadores indicados por Tipo 1, Tipo 2 e Tipo 3, mostrados na Figura a seguir. A correspondência entre as curvas características e os tipos de obturadores mostrados é

1. ACurva I e Tipo 3; Curva II e Tipo 1; Curva III e Tipo 2
2. BCurva I e Tipo 2; Curva II e Tipo 1; Curva III e Tipo 3
3. CCurva I e Tipo 2; Curva II e Tipo 3; Curva III e Tipo 1
4. DCurva I e Tipo 3; Curva II e Tipo 2; Curva III e Tipo 1
5. ECurva I e Tipo 1; Curva II e Tipo 3; Curva III e Tipo 2
