Questão de Engenharia Elétrica — Acionamentos Pneumáticos e Hidráulicos — CESGRANRIO 2023

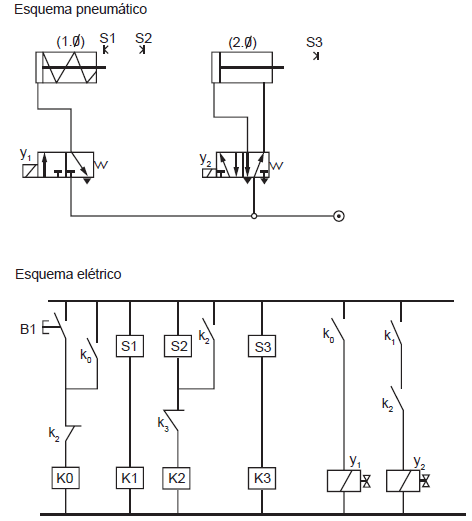

Os esquemas pneumático e elétrico de controle de um determinado dispositivo eletropneumático são mostrados abaixo. Pode-se apresentar o trajeto-passo de um circuito pneumático, escrevendo em sequência o número do atuador e o sinal + ou -, indicando avanço ou recuo respectivamente. Por exemplo: 1+ 2+ 1- 2- significa que o atuador 1 avança, em seguida o atuador 2 avança, em seguida o atuador 1 recua, e, finalmente, o atuador 2 recua.   Considerando-se os esquemas pneumático e elétrico acima, qual sequência de atuação é a correta, após acionamento do botão B1?

1. A1+ 1- 2+ 2-
2. B1+ 2+  2- 1-
3. C1+ 2- 1- 2+
4. D2+ 2- 1+ 1-
5. E1- 1+ 2- 2+
