Questão de Engenharia Elétrica — Tópicos Mesclados de Controle e Automação — CESGRANRIO 2023

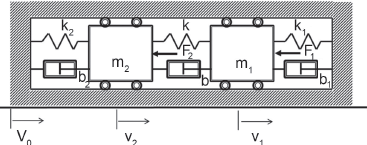

Considere o sistema massa-mola-amortecedor com dois graus de liberdade e excitação de base, ilustrado na Figura. A matriz de amortecimento desse sistema é dada por

1. A$$\begin{bmatrix} b_1 & - b\\ -b & b_2 \end{bmatrix}$$
2. B$$\begin{bmatrix} b_1 & - b_1\\ -b_2 & b \end{bmatrix}$$
3. C$$\begin{bmatrix} ( b + b_1) & - b\\ -b & (b_2 + b) \end{bmatrix}$$
4. D$$\begin{bmatrix} ( b + b_1) & 0\\ 0 & (b_2 + b) \end{bmatrix}$$
5. E$$\begin{bmatrix} (b + b_1) & - (b_1 + b_2)\\ -(b_1 + b_2) & ( b_2 + b) \end{bmatrix}$$
