Questão de Engenharia Elétrica — Resposta Temporal e Transitórios em Sistemas de Controle — CESGRANRIO 2023

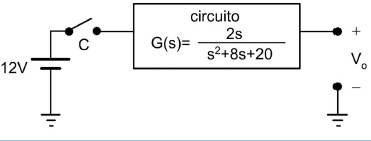

Seja G(s) a função de transferência de um circuito, que relaciona dois sinais de tensão, conforme apresentado na Figura a seguir. Na entrada do circuito, é colocada uma fonte DC de 12V e a chave C. Em t = 0, a chave C é fechada.   Qual deverá ser a expressão matemática que representa a tensão Vo na saída do circuito, em volts, para t ≥ 0?

1. A12(1-e-4tcos(2t))
2. B12e-4tsen(2t)
3. C24e-4t cos(2t)
4. D24(1-e-2tcos(4t))
5. E24e-2tsen(4t)
