Questão de Engenharia Elétrica — Portadora Analógica (ASK, PSK, FSK, QAM) — CESGRANRIO 2023

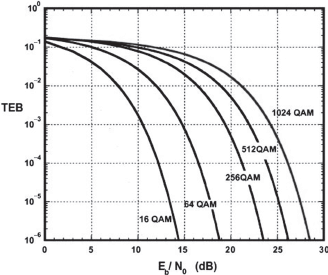

Em uma transmissão digital, é possível empregar apenas modulação M QAM, M ∈ {16, 64, 256, 512, 1024}, que apresenta desempenho em termos de TEB (taxa de erro de bit) versus razão Eb / N0 (Eb – energia por bit; N0 – amplitude da densidade espectral de potência do ruído), mostrado na Figura abaixo Em uma implementação inicial do sistema, a modulação utilizada é a 16 QAM, e a razão Eb / N0 conseguida no enlace é de 13,2 dB. Em uma segunda fase do projeto, deseja-se dobrar a eficiência espectral da transmissão pelo uso de uma outra modulação, mantendo-se a mesma TEB. Qual deve ser, aproximadamente, o valor da razão Eb / N0, em dB, para atender a essa condição?

1. A17,7
2. B22,4
3. C25,1
4. D27,5
5. E28,5
