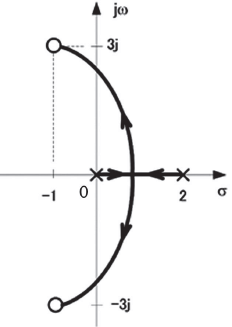

Na Figura, encontra-se ilustrado o esboço do gráfico obtido pelo método do Lugar das Raízes (Root Locus) de um sistema de controle com realimentação negativa, para ganhos K≥0. Analisando-se esse gráfico, pode-se afirmar que, com o aumento do ganho K, o sistema em malha fechada é
- Asempre estável, para qualquer valor de ganho de realimentação K>0.
- Bsempre instável, para qualquer valor de ganho de realimentação K>0.
- Cinicialmente instável, mas se torna estável a partir de certo valor de ganho K.
- Dinicialmente estável, mas se torna instável a partir de certo valor de ganho K.
- Einicialmente estável, mas se torna instável em uma faixa de valores de ganho K.
