Questão de Engenharia Elétrica — Aterramento — CESGRANRIO 2023

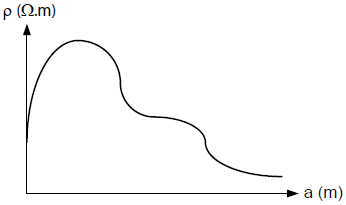

Com o objetivo de realizar o projeto de um sistema de aterramento de uma instalação hipotética, a equipe técnica da empresa realiza uma série de medidas empregando o método de Wenner. A partir dos dados obtidos nas medidas, foi plotado o gráfico espaçamento (a) pela resistividade (r), conforme mostrado na Figura a seguir. De acordo com o perfil da curva apresentada, o número de camadas estratificadas do solo é

1. A1
2. B2
3. C3
4. D4
5. E5
