Questão de Engenharia Naval — Geral — CESGRANRIO 2023

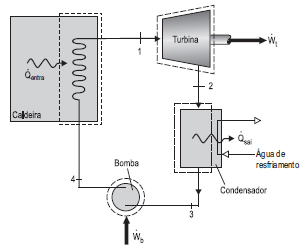

O sistema de vapor mostrado na Figura abaixo é modelado segundo um ciclo termodinâmico ideal de Rankine. Se hi (i = 1 a 4) indica a entalpia no estágio i do sistema, qual é o valor da taxa de transferência de calor da fonte de energia para o fluido de trabalho, por unidade de massa, que passa pela caldeira?

1. Ah_1 - h_4
2. Bh_4 - h_3
3. C$\dfrac{1 }{h_1- h_4}$
4. D$\dfrac{ h_2 - h_3 }{h_1- h_4}$
5. E$\dfrac{h_4 - h_3 }{h_1- h_2}$
