Questão de Banco de Dados — Modelagem e Mapeamento ER-relacional — CESGRANRIO 2023

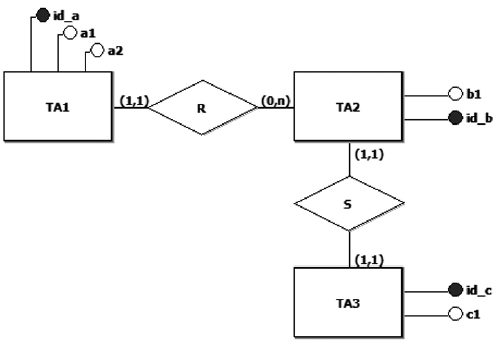

Considere o diagrama E-R a seguir. Para simplificar, todos os atributos desse modelo E-R devem ser considerados itens de dados do tipo cadeia de caracteres (TEXT). A partir desse diagrama, foi produzido um conjunto de tabelas relacionais por meio da aplicação de regras de transformação.   Essas regras preservaram a semântica do modelo E-R, além de propiciarem mais eficiência nas operações de junção sobre as tabelas obtidas.   Qual conjunto de tabelas atende às transformações aplicadas?

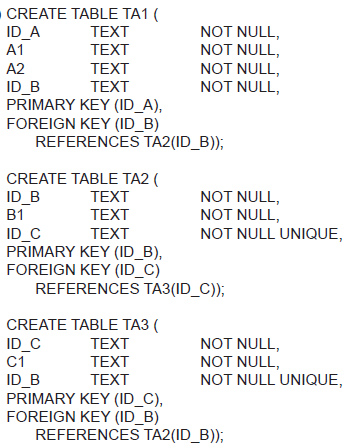

1. A

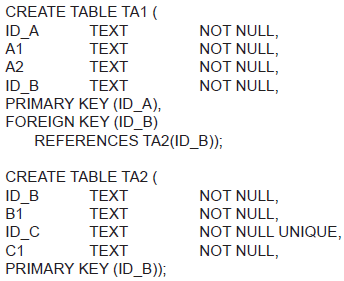

2. B

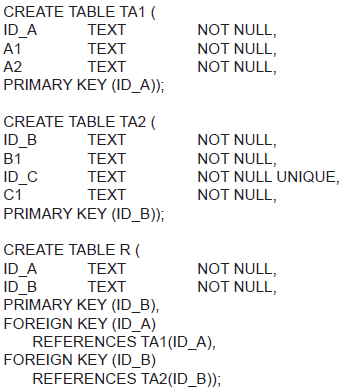

3. C

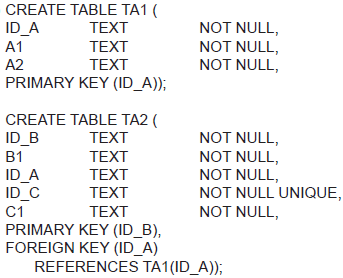

4. D

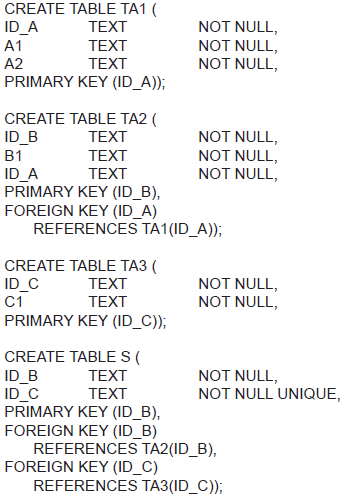

5. E
