Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FCC 2013
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- fc001775
- Banca
- FCC
- Órgão
- DPE-SP
- Ano
- 2013
- Nível
- Superior
- Cargo
- Agente de Defensoria - Engenheiro Elétrico

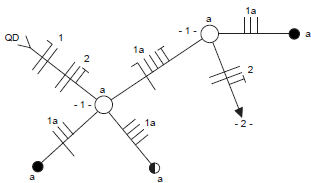

Os circuitos representados no esquema unifilar abaixo estão ligados a um quadro de distribuição bifásico (127/220 V):
Caracteriza essa instalação:
Caracteriza essa instalação:- Aduas lâmpadas de 220 V em paralelo comandadas por três pontos distintos e uma tomada baixa de 127 V.
- Bduas lâmpadas de 127 V em série comandadas por dois pontos distintos e uma tomada alta de 220 V.
- Cduas lâmpadas de 127 V em paralelo comandadas por três pontos distintos e uma tomada alta de 220 V.
- Dtrês lâmpadas de 127 V em série comandadas por dois pontos distintos e uma tomada alta de 220 V.
- Etrês lâmpadas de 220 V em paralelo comandadas por dois pontos distintos e uma tomada baixa de 127 V.
