Questão de Engenharia Civil — Estruturas — FCC 2013

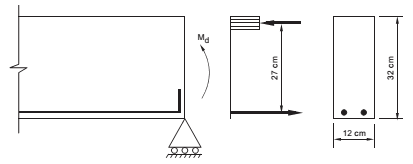

Uma viga de concreto armado com seção retangular de 12 cm por 32 cm está submetida ao momento fletor de cálculo de 23,48 kNm. O cálculo da profundidade da linha neutra, com o tipo de concreto utilizado, levou à determinação do braço de alavanca de 27 cm, como mostrado na figura.Se o aço da armadura de flexão tiver resistência de cálculo ao escoamento de 434,80 MPa, a área de armadura, em cm² , é

1. A3,2.
2. B2,0.
3. C4,5.
4. D5,2.
5. E1,4.
