Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCC 2013
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- fc006643
- Banca
- FCC
- Órgão
- TRT - 5ª Região (BA)
- Ano
- 2013
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Elétrica

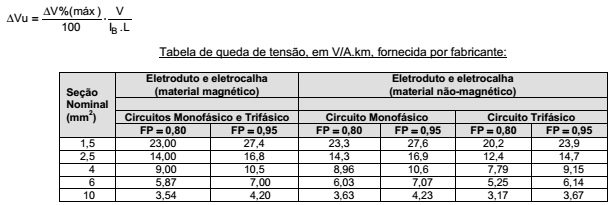

Considere as informações abaixo.Especificações do motor:V = 220 V (trifásica)P = 8 CVIB = 30 A (corrente de projeto considerando 25% como fator de segurança)FP = 0,8Instalação:Eletroduto: PVC rígido (não magnético)Cabo: cobreLimite de queda de tensão: ΔV%(máx) = 4%Comprimento: L = 0,030 kmQueda de tensão unitária:
Uma máquina opera com motor trifásico e está a 30 m do quadro de distribuição. Deseja-se dimensionar os seus condutores de alimentação pelo método da queda de tensão unitária, ΔVu, em V/A.km. A seção mínima, dos condutores de alimentação, deve ser, em mm² :
Uma máquina opera com motor trifásico e está a 30 m do quadro de distribuição. Deseja-se dimensionar os seus condutores de alimentação pelo método da queda de tensão unitária, ΔVu, em V/A.km. A seção mínima, dos condutores de alimentação, deve ser, em mm² :- A1,5.
- B2,5.
- C4.
- D6.
- E10.
