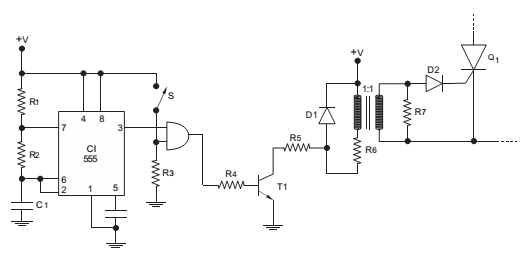

Analise a composição do circuito de controle de potência, representado abaixo.Imagem associada para resolução da questãoSobre a funcionalidade dos elementos que compõem o circuito, é correto afirmar:
  1. AAo fechar a chave S o sinal de controle é bloqueado.
  2. BO bloco formado pelo CI 555 opera como um circuito monoestável.
  3. CD1 protege o transformador de eventuais sobretensões.
  4. DO transformador amplifica e inverte os sinais de controle.
  5. ET₁ opera como amplificador de sinal.
Revelar gabarito e comentário

GabaritoE — T₁ opera como amplificador de sinal.
