Questão de Engenharia Elétrica — Controle de Tensão e Velocidade — FCC 2014
Engenharia ElétricaControle de Tensão e Velocidade
- Código
- fc013000
- Banca
- FCC
- Órgão
- TJ-AP
- Ano
- 2014
- Nível
- Superior
- Cargo
- Analista Judiciário - Área Apoio Especializado - Engenharia Elétrica

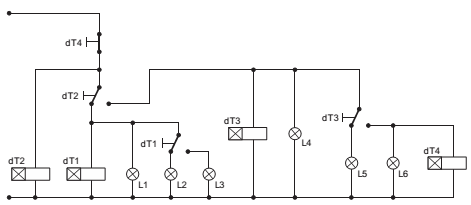

No circuito de comando abaixo, os relés com temporização na energização estão ajustados para os tempos seguintes: dT1 = 30 s; dT2 = 60 s; dT3 = 30 s; dT4 = 30 s.
Considerando que a condição do esquema (contato dT4 fechado) coincide com o instante zero, logo após 180 s estarão acesas apenas as lâmpadas
Considerando que a condição do esquema (contato dT4 fechado) coincide com o instante zero, logo após 180 s estarão acesas apenas as lâmpadas- AL1 e L2.
- BL3 e L4.
- CL1, L3 e L5.
- DL4 e L5.
- EL2, L4 e L6.
