Questão de Eletricidade — Eletrônica — FCC 2014
EletricidadeEletrônica
- Código
- fc014624
- Banca
- FCC
- Órgão
- TRF - 3ª REGIÃO
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico Judiciário - Telecomunicações e Eletricidade

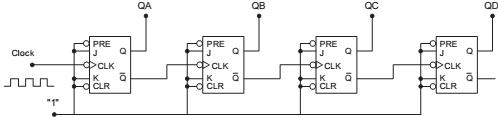

Considere os flip-flops JK do circuito abaixo, inicialmente com as saídas QA QB QC QD = 1 1 1 0, respectivamente.
Dados:PRE - entrada de PRESET, ativa em nível lógico 0.CLR - entrada de CLEAR, ativa em nível lógico 0.CLK - entrada de CLOCK, sensível a bordo de descida.Após 3 pulsos de Clock na entrada, as saídas QA, QB, QC e QD serão, respectivamente,
Dados:PRE - entrada de PRESET, ativa em nível lógico 0.CLR - entrada de CLEAR, ativa em nível lógico 0.CLK - entrada de CLOCK, sensível a bordo de descida.Após 3 pulsos de Clock na entrada, as saídas QA, QB, QC e QD serão, respectivamente,- A0 0 0 0.
- B0 1 0 0.
- C0 0 1 0.
- D1 0 1 0.
- E1 0 1 1.
