Questão de Engenharia Elétrica — Medidas Elétricas — FCC 2015
Engenharia ElétricaMedidas Elétricas
- Código
- fc018822
- Banca
- FCC
- Órgão
- DPE-RR
- Ano
- 2015
- Nível
- Superior
- Cargo
- Engenheiro Eletrônico ou Mecatrônico

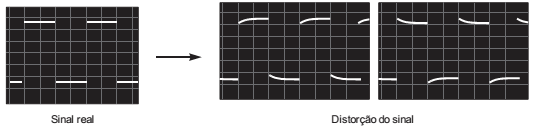

Não é incomum, durante medidas com o osciloscópio, encontrar distorções nos sinais como as apresentadas abaixo, à direita (overshoot ou undershoot).
Tais distorções podem ser corrigidas
Tais distorções podem ser corrigidas- Ano ajuste de compensação da ponta de prova.
- Bna base de tempo do osciloscópio.
- Cno controle de V/div do osciloscópio.
- Dno controle de trigger do osciloscópio
- Ealterando a chave da posição ×1 para a posição ×10 da ponta de prova.
