Questão de Arquitetura — Instalação Hidrossanitária — FCC 2015
ArquiteturaInstalação Hidrossanitária
- Código
- fc019196
- Banca
- FCC
- Órgão
- DPE-SP
- Ano
- 2015
- Nível
- Superior
- Cargo
- Arquiteto

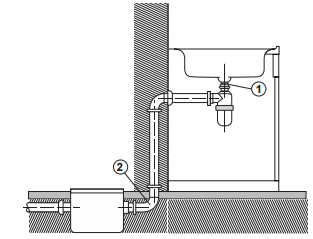

A figura abaixo representa o sistema de esgoto, em corte, de uma pia de cozinha.
Os números 1 e 2 correspondem, correta e respectivamente, a:
Os números 1 e 2 correspondem, correta e respectivamente, a:- Aválvula para pia americana e curva curta 90° 40 mm.
- Btubo de descarga e joelho 90° 40 mm.
- Cluva de correr 40 mm e engate flexível e niploe 1/2”.
- Dbolsa de ligação e tê 90° 25 mm.
- Eralo sifonado e joelho 90° 40 mm.
