Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FCC 2015
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- fc019528
- Banca
- FCC
- Órgão
- DPE-SP
- Ano
- 2015
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

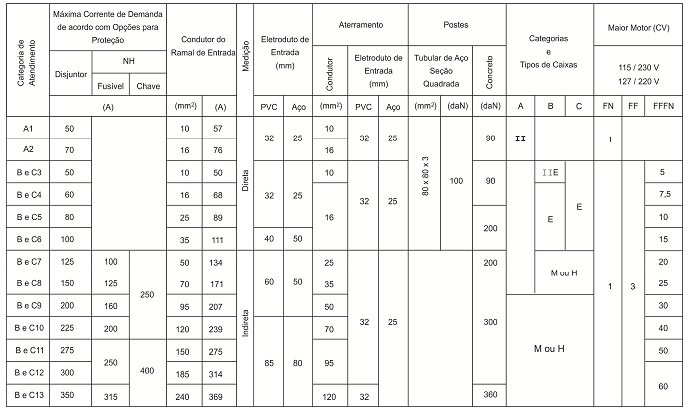

Para o projeto do ramal de entrada de uma instalação elétrica residencial, o projetista precisou consultar a tabela fornecida pela concessionária de energia elétrica local, apresentada abaixo.
Considerando que a unidade consumidora tenha sido classificada na categoria de atendimento B (bifásica) e que a corrente de demanda máxima calculada tenha sido de 56 A, é indicado a utilização de
Considerando que a unidade consumidora tenha sido classificada na categoria de atendimento B (bifásica) e que a corrente de demanda máxima calculada tenha sido de 56 A, é indicado a utilização de- Acondutor do ramal de entrada de seção 16 mm² com capacidade de condução de corrente de 76 A, disjuntor com corrente nominal de 70 A e eletroduto de entrada de 32 mm.
- Bmedição direta, condutor do ramal de entrada de seção 16 mm² , disjuntor com corrente nominal de 60 A e caixa categoria B, tipo E.
- Cmedição indireta, condutor do ramal de entrada de seção 50 mm² , disjuntor com corrente nominal de 125 A e caixa categoria B, tipo M.
- Dmedição direta, condutor do ramal de entrada e de aterramento de seção 10 mm² e poste de concreto com esforço mínimo suportável de 90 daN.
- Emedição indireta, condutor do ramal de entrada de seção 16 mm² , disjuntor com corrente nominal de 50 A e maior motor de 3 CV para tensão 220 V.
