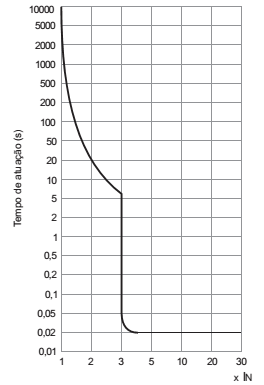

O gráfico abaixo corresponde à curva tempo x corrente de um tipo de disjuntor termomagnético hipotético.
Se o disjuntor tiver corrente nominal igual a
Se o disjuntor tiver corrente nominal igual a- A25 A, uma corrente de 50 A faria o seu relé magnético disparar em 20 ms.
- B16 A, uma corrente de 80 A faria o seu relé térmico disparar em 20 ms.
- C32 A, uma corrente de 64 A faria o seu relé térmico disparar em 20 s.
- D10 A, uma corrente de 20 A faria o seu relé magnético disparar em 20 s.
- E40 A, uma corrente de 20 A faria o seu relé térmico disparar em 20 ms.
