Questão de Engenharia Eletrônica — Amp Op — FCC 2015
Engenharia EletrônicaAmp Op
- Código
- fc019617
- Banca
- FCC
- Órgão
- DPE-SP
- Ano
- 2015
- Nível
- Superior
- Cargo
- Engenheiro de Telecomunicação

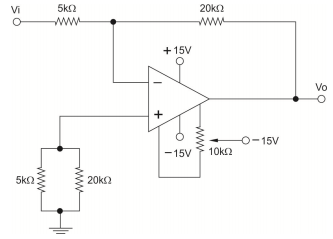

Um projetista elaborou o circuito abaixo com um amplificador operacional típico.
Em relação ao funcionamento desse circuito,
Em relação ao funcionamento desse circuito,- Aa função do potenciômetro é de ajustar o ganho do amplificador devido a pequenas diferenças construtivas nos componentes internos do amplificador operacional.
- Ba função dos resistores ligados à entrada positiva do amplificador é eliminar os efeitos da corrente de polarização (bias) dos transistores de entrada do amplificador operacional.
- Ca função dos resistores ligados à entrada positiva do amplificador é aumentar a banda passante do amplificador operacional, permitindo sinais de entrada de frequências mais altas.
- Dpara ajustar o potenciômetro, deve-se colocar a entrada negativa na tensão de alimentação +15 V, e a positiva em −15 V, ajustando o potenciômetro de modo a fornecer 7,5 V em Vo.
- Epor estar alimentado com tensões +15V e -15V, ele poderá sobreaquecer e se danificar, pois nenhum amplificador operacional pode ser alimentado com tensões além da faixa de −12 V a +12 V.
