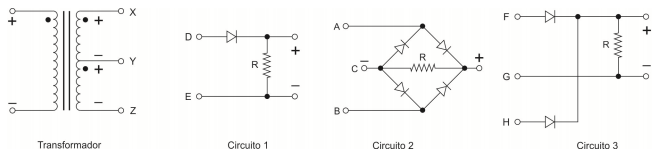

Deseja-se projetar um circuito retificador e dispõe-se dos elementos apresentados na figura abaixo.
Sobre possíveis circuitos de retificação que poderiam ser construídos a partir desses elementos, tem-se Retificador
Sobre possíveis circuitos de retificação que poderiam ser construídos a partir desses elementos, tem-se Retificador- Ade onda completa: utilizar Circuito 3 com as ligações X com F, Y com G e Z com H.
- Bde meia onda: utilizar Circuito 1 com as ligações X com D, Z com E e Y com D.
- Cde meia onda: não é possível de ser construído, uma vez que o transformador possui um tap central.
- Dde ponte: utilizar Circuito 2 com as ligações X com A, Y em C e Z com B.
- Eem ponte: não é possível de ser construído, uma vez que o transformador possui um tap central.
