Questão de Modelagem de Processos de Negócio (BPM) — BPMN (Bussines Process Modeling Notation) — FCC 2015
Modelagem de Processos de Negócio (BPM)BPMN (Bussines Process Modeling Notation)
- Código
- fc020469
- Banca
- FCC
- Órgão
- MPE-PB
- Ano
- 2015
- Nível
- Superior
- Cargo
- Analista de Sistemas – Administrador de Banco de Dados

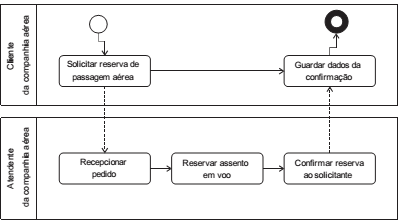

Considere o desenho de processo abaixo, o qual deveria seguir a notação BPMN.
Este diagrama representa
Este diagrama representa- Adois ou mais processos abstratos se comunicando uns com os outros, representados corretamente no diagrama como raias.
- Bum único processo onde as setas pontilhadas representam o encaminhamento de material físico entre os colaboradores e está corretamente desenhado.
- Cdois processos de trabalho fisicamente distintos que acontecem em paralelo e de forma independente, e está corretamente desenhado.
- Ddois processos de trabalho fisicamente distintos que acontecem em paralelo e de forma independente e a comunicação entre raias do processo está desenhada de forma errada.
- Eum processo realizado com a colaboração de participantes que atuam em processos abstratos representados incorretamente no diagrama como raias.
