Questão de Engenharia Elétrica — Máquinas Elétricas — FCC 2015
Engenharia ElétricaMáquinas Elétricas
- Código
- fc020793
- Banca
- FCC
- Órgão
- Prefeitura de São Luís - MA
- Ano
- 2015
- Nível
- Superior
- Cargo
- Auditor de Controle Interno - Engenharia Elétrica

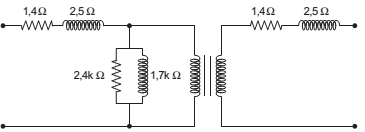

A figura abaixo representa o circuito equivalente de um transformador monofásico, cujos parâmetros foram obtidos por medidas realizadas por um multímetro e por ensaios em vazio e em curto-circuito.
Está correto o que se afirma em:
Está correto o que se afirma em:- AO transformador tem uma relação de espiras de 2:1.
- BTrata-se de um transformador elevador de tensão.
- COs dois parâmetros de 2,5 Ω foram obtidos pelo ensaio em vazio.
- DO parâmetro de 2,4 kΩ, que representa a resistência de magnetização do ferro, foi obtido pelo ensaio em curto-circuito.
- EO parâmetro de 1,7 kΩ refere-se à reatância de magnetização do ferro.
